JXGFB系列輕型高速潛水防洪泵是在QF系列防洪搶險泵的基礎上研制而成，該泵不僅能充分發揮防洪搶險泵機動靈活性，在水泵的移動性能上更是有了重大的突破，縮小了水泵的體積、降低了水泵的重量，依靠人力就能移動水泵至指定地點展開作業。該水泵在結構上更加緊湊，便于維修，可以潛入各種水環境中運行而不必?fù)?dān)心堵塞。
主要用途：
JXGFB系列輕型高速潛水防洪泵可應用在排澇、抗旱、應急排水搶險、市政工程臨時積水、江河水庫應急調水、消防應急排水、應急抽排水等，對基礎設施要求簡單，可實施遠程救援。
1、產品特點：
1）、進出水揚程損失小，裝置效率高，環保節能；
2）、無需做任何水泵基礎，可直接把水泵放入水中；
3）、泵在水中運行，水流能快速把電機散發的熱量帶走，且噪聲低；
4）、泵的總重量輕，約35kg左右，普通人一個人就可以拎起，是同等流量揚程情況下傳統潛水泵重量的十五分之一；
5）、水泵體積小，外形只有同等流量揚程情況下傳統潛水泵的二分之一，它甚至能直接掛在簡易浮體上（如救生圈、車胎等）放到水庫、湖泊、河流中抽水；
6）、水泵設有手提裝置，遇突發情況時能快速手提至各種復雜工況的地點，快速進入工作狀態。
7）、該系列水泵可組合使用，以滿足用戶不同的流量需求。
8）、該泵還可以與移動搶險車進行配套，以達到臨時排澇抗旱搶險的目的。
一、結構說明

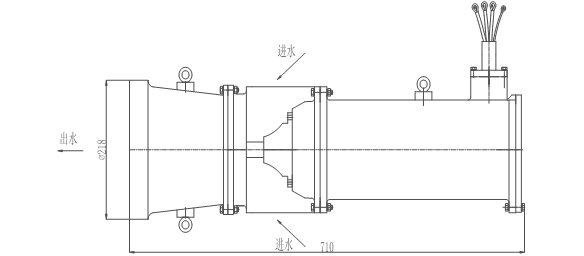

1.外型結構
2.軸密封
獨立的機械密封使電機與介質密封隔離，上下串聯安裝提供雙重保險，提高了密封可靠性。在機械密封后加配我公司獨有的密封裝置，防止雜質進入，保護機械密封，延長其使用壽命，保證JXGFB系列輕型高速潛水防洪泵的可靠性。
3.油室
油潤滑并冷卻機械密封，并在電機和介質之間形成防濕隔離帶。
4.軸承
軸承采用進口滾動軸承，能夠承受所有的軸向力和徑向力，并完全與介質密封隔離。
5.電機
高性能永磁變頻電機，特別為JXGFB系列輕型高速潛水防洪泵設計制造，符合GB755標準。絕緣等級H級，工作溫度可達155℃。隨功率的不同（或用戶要求），頻率可任意調節（0-227HZ），電壓等級可采用：380V（三相四線）。
6.軸
泵機同軸，結構緊湊，電機軸伸盡量短，從設計上消除撓度，運行時振動小，延長機械密封和軸承使用壽命。主軸采用***不銹鋼制造。
★ 電機轉子與葉輪同軸；
★ 電機轉向：從出水喇叭方向看，葉輪為逆時針?lè)较蛐D(zhuǎn)；如反向旋轉只需將變頻器出 線端（變頻器與快插之間的動力線）任意對調兩根線即可；
★ 機械密封將電機腔與液體隔開；
★ 作用在轉子上的軸向力、徑向力由滾動軸承承受；
注：如用戶有特殊要求時，則按合同中要求設置保護功能。
警告：必須確保接地可靠，且接地阻值小于4Ω。
注意：當用戶無法排除故障時，請與我公司聯系，由我公司服務人員到場解決，切不可盲目拆卸，以免造成不必要的損失。
二、維護保養
★ 運行前，必須檢查水泵電動機的相對地間絕緣電阻：≤660V，應≥50MΩ ；并檢查接地是否牢固可靠，且電阻≤4Ω ；
★ 運行過程中必須定期檢查電動機的相對地間絕緣電阻，并檢查接地情況，查看電纜表皮是否破裂等；
★ 進水端蓋和電機殼之間設置的密封環具有密封功能，進水端蓋與密封環的間隙過大而造成潤滑油外露時應該更換密封環；
★ JXGFB系列輕型高速潛水防洪泵在規定的工作介質條件下正常運行半年后，應檢查密封室密封情況，及觀察密封室的油是否呈乳化狀態或有水沉淀，如有，應及時更換L-AN32號機械油和機械密封；
★ JXGFB系列輕型高速潛水防洪泵運行累計達10000小時，應對超輕型變頻防洪泵進行一次返廠保養；
☆ 更換機械密封件；
☆ 更換油室中L-AN32號機械油；
☆ 進行整體氣壓試驗；
☆ 進行其它機械的傳動和電氣設備正常保養；
☆JXGFB系列輕型高速潛水防洪泵長期（超過3個月）不用時，應將其從水中提出，不要長期浸泡在水中；當氣溫較低時，需將超輕型變頻防洪泵提出，防止冰凍；
☆ 備用泵在可能的情況下，應定期替換運行，以減少電機定子繞組受潮的機會。
注意：
☆ 更換機油時，小心地?cái)Q開下端蓋（電機下端）的堵頭螺釘（油腔中可能有剩余壓力，小心油的噴濺），用抽吸泵將油抽出，也可把泵放平，使泵中的油自然流出；
☆ 機械密封的裝拆：應在干凈的狀態下進行，裝配介質用純凈的潤滑油或洗滌液作為組裝介質（應由本公司服務人員進行）。
三、儲藏
☆ JXGFB系列輕型高速潛水防洪泵從工廠生產出來后，其運輸和儲藏應置于干燥的場合。
☆ JXGFB系列輕型高速潛水防洪泵應在陰涼、干燥、無震動的場合保存，以免曝曬而造成的電纜線老化，電纜線端部嚴禁進水；
☆ 松開電纜線壓蓋的螺栓，以防止電纜線的密封部分老化；下水前必須再擰緊螺栓；
☆ 防潮保護：機械加工的零件，必須采取防銹措施，必要時要用干燥的材料密封包裝以達到防潮的作用，每季度必須對其監測、保護能力進行檢查。
☆ 機械密封保護：每月必須將轉子轉動，從而使摩擦副形成一層保護潤滑膜，使機械密封動、靜環不至互相粘附。
☆ 絕緣保護：應防止水汽從電纜外露端滲入電機降低絕緣電阻，儲藏時應對電纜末端進行密封。
四、運行故障及排除方法
故障 | 原 因 | 排除方法 |
流量不足 或 不出水 | ☆閥門未打開到位 | 檢查閥門開啟度 |
☆轉動方向是否反向 | 檢查葉輪轉向并調整 | |
☆管道、葉輪被堵 | 清理管道及葉輪堵塞物 | |
☆密封環磨損 | 更換 | |
☆抽送液體密度大或粘度高 | 改變介質條件 | |
☆葉輪脫落或損壞 | 緊固葉輪或更換 | |
☆當多臺泵并聯運行時，沒有安裝單相閥或單相閥密封不嚴 | 檢查或更換、增加單相閥 | |
運行不穩定 | ☆葉輪損壞 | 更換 |
☆葉輪不平衡 | 更換 | |
☆軸承損壞 | 更換 | |
☆進口吸入空氣 | 增加淹沒深度 | |
絕緣電阻偏低 | ☆電纜安裝前端落入水中 | 更換電纜、烘干電機 |
☆電纜線破損引起進水 | 更換電纜、烘干電機 | |
☆機械密封磨損或沒安裝好 | 更換機封、烘干電機 | |
☆O形圈失效 | 更換O形圈、烘干電機 | |
☆堵頭螺釘松動 | 擰緊堵頭、烘干電機 |
注：JXGFB系列輕型高速潛水防洪泵應在使用說明書規定的條件下使用。如果改變運行條件，必須與本公司協商后確定,嚴禁脫水或離水運行。
